Ċentrifuga tat-trattament tas-sodju tal-eparina

Il-metodu u l-apparat għat-trattament tad-drenaġġ tal-produzzjoni tal-kisi tal-eparina tas-sodju huma idrolizzati u estratti mill-produzzjoni tas-sodju tal-eparina permezz ta 'separazzjoni ċentrifugali, filtrazzjoni primarja, żewġ filtrazzjoni, konċentrazzjoni, tnixxif bl-isprej, tnixxif u trattament ta' osmosis inversa biex jinkiseb irkupru u estrazzjoni ta 'proteina ta' konċentrazzjoni għolja. L-ilma mormi purifikat jista 'jiġi riċiklat u l-ħruġ tal-likwidu ċar taċ-ċentrifuga huwa konness mad-daħla tal-likwidu tat-tank tal-ġbir tal-likwidu. L-iżbokk tat-tank tal-ġbir tal-likwidu huwa kkomunikat mal-apparat tal-filtru fin permezz tal-pompa tal-ġarr A, u l-apparat tal-filtrazzjoni fin huwa kkomunikat mad-daħla tal-filtru tal-membrana tan-nanofiltrazzjoni permezz tal-pompa tal-ġarr B, u l-iżbokk tal-apparat tal-filtru tal-membrana tan-nanofiltrazzjoni hija kkomunikata mal-apparat tal-membrana tal-osmosis inversa, u l-ħruġ tal-likwidu mdardar tal-apparat tal-filtru tal-membrana tan-nanofiltrazzjoni huwa konness mad-daħla tal-għalf tal-evaporatur tal-film li jaqa 'A, u l-port tal-iskariku A tal-evaporatur tal-film li jaqa' huwa konness bi sprej dryer. L-effett ta 'benefiċċju ta' l-invenzjoni huwa li tirrealizza l-irkupru u l-estrazzjoni ta 'proteina ta' konċentrazzjoni għolja, tirriċikla u tuża mill-ġdid l-ilma tad-drenaġġ purifikat, tnaqqas it-tniġġis ambjentali u ttejjeb il-benefiċċji ekonomiċi.
Heparin sodium huwa intermedju bijomediku, li għandu l-effetti ta 'antikoagulanti u jipprevjeni t-trombożi. Għandu valur kliniku għoli fil-fsada ta 'pazjenti b'nefropatija u infart mijokardijaku akut. Huwa abbundanti fil-musrana ż-żgħira tal-annimali, speċjalment fil-mukuża tal-musrana ż-żgħira tal-majjal. Fil-preżent, fil-proċess ta 'produzzjoni ta' idroliżi enżimatika u estrazzjoni ta 'sodju eparina, l-ilma mormi ta' idroliżi enżimatika skarikat mhux biss fih ammont kbir ta 'solidi sospiżi solidi, iżda fih ukoll konċentrazzjonijiet għolja ta' pollutanti organiċi bħal proteini. Jekk l-ilma tad-drenaġġ jiġi mormi direttament fix-xmajjar u l-lagi mingħajr trattament, se jikkonsma ammont kbir ta 'ossiġnu maħlul fil-korp tal-ilma, jikkorrompi l-korp tal-ilma, jiddeterjora l-kwalità tal-ilma u jikkawża tniġġis serju għall-ambjent.
Il-metodu u l-apparat għat-trattament tal-ilma mormi mill-produzzjoni tal-kisi tas-sodju tal-eparina jistgħu jirrealizzaw l-irkupru u l-estrazzjoni ta 'proteina ta' konċentrazzjoni għolja, jirriċiklaw u jużaw mill-ġdid l-ilma mormi purifikat, inaqqsu t-tniġġis ambjentali u jtejbu l-benefiċċji ekonomiċi.

Trattament ta 'ilma tad-dranaġġ tal-produzzjoni tal-kisi tas-sodju tal-eparina, inklużi l-passi tal-proċess li ġejjin: separazzjoni ċentrifugali, filtrazzjoni primarja, żewġ filtrazzjoni, konċentrazzjoni, tnixxif bl-isprej, tnixxif, trattament ta' reverse osmosis.

<1>Ċentrifugazzjoni: l-ilma tad-dranaġġ prodott fil-produzzjoni tas-sodju eparin huwa estratt permezz ta 'idroliżi enżimatika bħala ilma mhux ipproċessat, l-ilma mhux ipproċessat u s-soluzzjoni tal-flokulant huma mħallta u injettati fiċ-ċentrifuga 1, u s-sospensjoni tal-proteina fl-ilma mhux ipproċessat titneħħa mill-forza ċentrifugali ġġenerata minn ir-rotazzjoni b'veloċità għolja taċ-ċentrifuga 1 biex tinkiseb soluzzjoni ta 'kjarifika tal-proteini I;
<2>Filtrazzjoni primarja: iffiltra s-soluzzjoni ta 'kjarifika tal-proteini I miksuba fil-pass 1 b'apparat ta' filtrazzjoni fin 3 biex tneħħi l-impuritajiet solidi li jifdal u tikseb likwidu II;
<3>Filtrazzjoni sekondarja: il-likwidu II miksub fil-pass 2 jiġi ffiltrat aktar permezz tal-apparat ta 'filtrazzjoni tal-membrana tan-nanofiltrazzjoni 4 biex jinkiseb konċentrat tal-proteini III u ilma prodott minn nanofiltrazzjoni;
<4>Konċentrazzjoni: ippumpja l-konċentrat tal-proteina III miksub fil-pass 3 fl-evaporatur tal-film li jaqa 'A6 għat-trattament taċ-ċirkolazzjoni, saħħan, jevapora u kkonċentra biex tikseb is-soluzzjoni V;
<5>U tnixxif bl-isprej: is-soluzzjoni V tal-pass 4 titnixxef bl-isprej dryer 7, u jinkiseb il-prodott lest I.
<6>Tnixxif: tnixxif tas-sospensjoni tal-proteina miksuba fil-pass 1 biex tinkiseb proteina II;
<7>Trattament tar-reverse osmosis: l-ilma prodott tan-nanofiltrazzjoni miksub fil-pass 3 huwa ttrattat b'apparat tal-membrana tar-reverse osmosis 5 biex jikseb ilma kkonċentrat trattat reverse osmosis u ilma prodott trattat reverse osmosis. L-ilma prodott ittrattat bl-osmosis inversa jerġa' jintuża fil-produzzjoni tas-sodju tal-eparina.

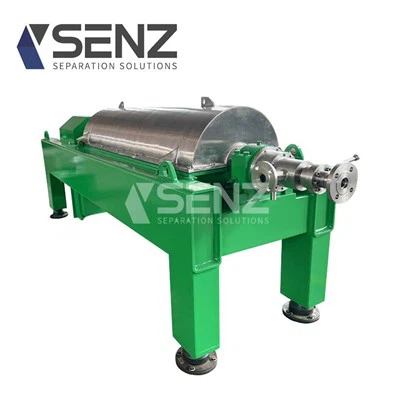

Iċ-ċentrifuga 1 deskritta fil-pass 1 hija ċentrifuga ta' sedimentazzjoni spirali orizzontali.
Il-flokulant deskritt fil-pass 1 huwa flokulant tal-polyacrylamide.
L-apparat ta 'filtrazzjoni fina 3 deskritt fil-pass 2 huwa filtru tal-borża.
Ir-rata ta 'rkupru tal-proteina solubbli tal-apparat ta' filtrazzjoni tal-membrana tan-nanofiltrazzjoni 4 deskritta fil-pass 3 hija aktar minn 90 fil-mija.
Il-konċentrat tal-proteina III deskritt fil-pass 4 jiġi evaporat u kkonċentrat 10 darbiet biex tinkiseb soluzzjoni v.
L-evaporatur tal-film li jaqa 'A6 deskritt fil-pass 4 huwa evaporatur tal-film li jaqa' ta' tliet effetti a.
Il-konċentrazzjoni u l-ħin ta 'evaporazzjoni tal-evaporatur tal-film li jaqa' A6 deskritt fil-pass 4 huwa 2-5h, il-pressjoni hija 0.18-0.22mpa, u t-temperatura hija kkontrollata fi {{6} } gradi.
It-temperatura tad-dħul tal-isprej dryer 7 deskritta fil-pass 5 hija 155-180 gradi.
<8>Kristallizzazzjoni evaporattiva: evapora u kristallizza l-ilma kkonċentrat mit-trattament tar-reverse osmosis fil-pass 7 biex tikseb klorur tas-sodju anidru u tirriċiklah fil-produzzjoni.
Apparat għat-trattament tal-ilma tad-drenaġġ mill-ilma tad-dranaġġ tal-produzzjoni tal-kisi tas-sodju tal-eparina jinkludi ċentrifuga 1, tank tal-ġbir tal-likwidu 2, apparat ta 'filtru fin 3, filtru tal-membrana tan-nanofiltrazzjoni 4, apparat tal-membrana tal-osmosis inversa 5, evaporatur tal-film li jaqa' A6, dryer tal-isprej 7, pompa tal-ġarr A8 u pompa tal-ġarr B9, u ħruġ ta 'likwidu ċar taċ-ċentrifuga 1 huwa konness mad-daħla 2 tal-likwidu tat-tank tal-ġbir tal-likwidu, u l-ħruġ tal-likwidu 2 tal-pool tal-ġbir tal-likwidu huwa kkomunikat mal-filtru 3 ta' l-apparat tal-filtru fin permezz tal-pompa tal-ġarr A8. L-apparat tal-filtrazzjoni fina 3 huwa kkomunikat mad-daħla 12 tal-filtru tal-membrana tan-nanofiltrazzjoni 4 permezz tal-pompa tal-ġarr B9, u l-port tal-ħruġ tal-filtru tal-membrana tan-nanofiltrazzjoni 4 huwa konness mad-daħla 15 tal-apparat tal-membrana tal-osmosis inversa 5, u l-14 ħruġ tal-membrana tal-filtrazzjoni 4 tal-membrana tan-nanofiltrazzjoni hija konnessa mad-daħla A6 tal-evaporatur tal-film li jaqa ', u l-port tal-iskariku tal-evaporatur tal-film li jaqa' A6 huwa konness mal-isprej dryer 7.
L-apparat tal-filtrazzjoni tal-membrana tan-nanofiltrazzjoni 4 jinkludi korp ta 'tank 10, membrana ta' separazzjoni nano 11 hija rranġata fil-korp tat-tank 10, u l-apparat ta 'filtrazzjoni fina 3 huwa filtru tal-borża.
Tarf wieħed tal-apparat tal-filtrazzjoni tal-membrana tan-nanofiltrazzjoni 4 huwa pprovdut b'daħla tal-ilma 12, it-tarf l-ieħor tal-apparat tal-filtrazzjoni tal-membrana tan-nanofiltrazzjoni 4 huwa pprovdut bi żbokk tal-ilma 13, u n-nofs tal-apparat tal-filtrazzjoni tal-membrana tan-nanofiltrazzjoni 4 huwa pprovdut b'turbid. żbokk tal-likwidu 14.
Tarf wieħed tal-apparat tal-membrana tar-reverse osmosis 5 huwa pprovdut b'daħla tal-ilma 15, it-tarf l-ieħor tal-apparat tal-membrana tar-reverse osmosis 5 huwa pprovdut bi żbokk tal-ilma trattat 16, u n-nofs tal-apparat tal-membrana tar-reverse osmosis 5 huwa pprovdut b' żbokk tal-ilma konċentrat 17.
L-apparat għat-trattament tal-ilma mormi mill-produzzjoni tal-kisi tas-sodju tal-eparina jinkludi wkoll l-evaporatur tal-film li jaqa 'B18. L-iżbokk tal-ilma kkonċentrat 17 tal-apparat tal-membrana tal-osmosis inversa 5 huwa konness mad-daħla tal-għalf tal-evaporatur tal-film li jaqa 'B18, evaporat u kristallizzat biex jikseb klorur tas-sodju, li jitqiegħed fil-produzzjoni għall-utilizzazzjoni.
Tarf wieħed tal-pajp tal-għalf 19 tal-flokulant 1 jiddaħħal fil-pajp tal-għalf 20 tal-apparat tal-produzzjoni tal-flokulant, u t-tarf l-ieħor tal-pajp tal-għalf 19 tal-flokulant 1 jiddaħħal ukoll fil-pajp tal-għalf 20 tal-apparat tal-produzzjoni tal-flocculant .
Iċ-ċentrifuga 1 hija ċentrifuga ta' sedimentazzjoni spirali orizzontali.

L-ilma tad-drenaġġ prodott fil-produzzjoni ta 'idroliżi enżimatika u estrazzjoni tas-sodju eparin huwa injettat fiċ-ċentrifuga, u s-sospensjoni tal-proteina fl-ilma tad-drenaġġ titneħħa permezz tal-forza ċentrifugali ġġenerata mir-rotazzjoni b'veloċità għolja taċ-ċentrifuga biex tinkiseb is-soluzzjoni ta' kjarifika tal-proteini I , li hija maħżuna fit-tank tal-ġbir tal-likwidu. Is-soluzzjoni tal-kjarifika tal-proteini I fil-parti ta 'fuq tat-tank tal-ġbir tal-likwidu tgħaddi fl-apparat ta' filtrazzjoni multa permezz tal-pompa ta 'trasferiment a, u hija ppumpjata fl-apparat ta' filtrazzjoni tal-membrana tan-nanofiltrazzjoni permezz tal-pompa ta 'trasferiment B wara li tiġi ffiltrata darba mill-apparat ta' filtrazzjoni fina, Il-konċentrat tal-proteini III u l-ilma prodott tan-nanofiltrazzjoni jinkisbu taħt l-azzjoni tan-nano separazzjoni tal-membrana. L-ilma prodott tan-nanofiltrazzjoni fl-aħħar joħroġ mill-apparat tal-membrana tar-reverse osmosis biex jippurifika l-ilma tad-dranaġġ. L-ilma mormi purifikat jista 'jiġi introdott fis-sistema ta' ċirkolazzjoni ta 'ilma industrijali permezz ta' pompa ta 'l-ilma għar-riċiklaġġ; Il-pompa tal-konċentrat tal-proteina III hija ppumpjata fl-evaporatur tal-film li jaqa 'A għar-riċiklaġġ. Wara li ssaħħan l-evaporazzjoni u l-konċentrazzjoni, tinkiseb is-soluzzjoni V. Wara li l-V jitnixxef bl-isprej dryer, tinkiseb il-proteina I lesta, u l-irkupru u l-estrazzjoni ta 'proteina ta' konċentrazzjoni għolja jiġu realizzati.

1. Irrealizza l-irkupru u l-estrazzjoni ta 'proteina ta' konċentrazzjoni għolja, irriċikla u uża mill-ġdid l-ilma mormi purifikat, tnaqqas it-tniġġis ambjentali u ttejjeb il-benefiċċji ekonomiċi fl-istess ħin.
2. Wara aktar filtrazzjoni permezz ta 'apparat ta' filtrazzjoni tal-membrana tan-nanofiltrazzjoni, il-COD fl-ilma prodott tan-nanofiltrazzjoni naqas minn 50000mg / L għal 100000mg / L għal 1000mg / L għal 2000mg / L, inaqqas b'mod effettiv il-COD fl-ilma prodott minn nanofiltrazzjoni.
3. L-ilma prodott min-nanofiltrazzjoni huwa ilma tad-drenaġġ b'salinità għolja, li jista 'jiġi mormi sa standard wara trattament ta' reverse osmosis b'apparat tal-membrana reverse osmosis, jew użat fil-produzzjoni ta 'heparin sodium.

Skont ir-rekwiżiti tal-utent, il-kuntatt tal-prodott jista 'jkun magħmul minn azzar inossidabbli awstenitiku (321, 316L...), liga Haines, liga tat-titanju jew materjali oħra kontra l-korrużjoni.
