Apparat ċentrifugali għall-imbuttatura tal-melħ tal-baħar

Stadji tas-Serje HR 2 Stadji tal-Baħar Refining Pusher Centrifuge

Dan iċ-ċentrifuga tal-pushher b'żewġ stadji hija applikata fil-ħasil solidu u fil-proċessi ta 'separazzjoni solida. Jista 'jimmaniġġa solidi bħal kristalli, granuli, jew fibri, sakemm id-daqs tal-partikuli tagħhom jaqbeż 0. 004 mm u l-konċentrazzjoni hija akbar minn 40%.

Huwa jsib użu estensiv fis-soluzzjonijiet tal-ipproċessar relatati ma 'sustanzi varji bħal NaCl, NH₄Cl, KCL, klorur tal-ammonju, kif ukoll materjali oħra kristallini u granulari.

Mudell:HR230N (P23), HR400N (P40), HR500N (P50), HR630N (P60), HR850N (P85), HR1000N (P100)

Deskrizzjoni

Kompatt DesignComplete Awtomatiku

Kapaċità għolja

L-inqas umdità

Ħasil ​​/ tneħħija separatament

Kontroll mill-bogħod

Reżistenti għal temperatura għolja u baxxa

Prova ta 'splużjoni hija disponibbli.

Prinċipju tax-xogħol

Kif jidher fid-dijagramma ta 'hawn fuq, meta l-basket idur bil-veloċità massima tiegħu, il-likwidu tas-sospensjoni allokat għas-separazzjoni huwa introdott fil-pajp tat-tmigħ 1. Minn hemm, huwa kontinwament imgħoddi lejn id-distributur 2. Taħt l-influwenza tal-forza ċentrifugali, il-likwidu ta' sospensjoni jinfirex b'mod uniformi fl-ewwel stadju tal-basket tal-iskrin 3. Maġġoranza tal-fażi likwida tgħaddi mill-malji tal-iskrin u l-folji fil-basket. Sadanittant, il-fażi solida tibqa 'fuq l-iskrin fil-forma ta' kejk tal-filtru annulari.

Hekk kif l-ewwel basket tal-palk jimxi 'l quddiem u lura, huwa jimbotta l-kejk tal-filtru biex javvanza ċerta distanza tul id-direzzjoni assjali tal-basket. Matul dan il-proċess, hekk kif l-ewwel basket tal-palk jiċċaqlaq, iż-żoni vojta fuq l-iskrin jerġgħu jimtlew bil-fluss kontinwu ta 'likwidu ta' sospensjoni, li mbagħad jifforma kejk tal-filtru ġdid. Permezz ta 'din il-moviment reċiproku kontinwu, il-kejk tal-filtru jimxi' l quddiem b'mod pulsanti u jgħaddi minn aktar tnixxif.

Sussegwentement, il-kejk tal-filtru jemigra mill-ewwel basket tal-palk fit-tieni basket tal-palk. Ladarba fit-tieni basket tal-palk, il-kejk tal-filtru jinħall u jiġi mqassam mill-ġdid fuq l-iskrin tal-basket tat-tieni stadju. Imbagħad jiġi mbuttat 'il barra mill-basket u jidħol kontinwament fit-tank tal-ġbir 5. Fl-aħħarnett, il-kejk tal-filtru jitneħħa mill-magna permezz tal-port ta' kwittanza tanġenzjali mill-barraxa 4 installata fit-tieni basket tal-palk. Fin-nuqqas tal-barraxa, il-kejk tal-filtru sempliċement jinżel direttament fl-ikkastjar tal-magna.

Speċifikazzjonijiet tal-prodott

Konfigurazzjoni taċ-Ċentrifuga tal-Melħ

Kisi tal-magni



1. Kisi
Meta tħares lejn in-naħa ta 'quddiem tal-magna, bieb ċirkolari jista' jiġi osservat fuq il-kisi. Dan il-bieb jippermettilna nissorveljaw b'mod effettiv il-kundizzjoni tax-xogħol tal-magna.

Fuq il-kisi, hemm pajp tal-għalf. Barra minn hekk, jista 'jiġi installat conveyor bil-kamin għal skopijiet ta' għalf. Sadanittant, fil-qiegħ tal-kisi, kemm l-iżbokk tal-kejk solidu kif ukoll l-iżbokk likwidu jinsabu.

Wara tal-magna



It-tagħmir huwa mgħammar b'mutur prinċipali u mutur tal-pompa. Fost komponenti oħra, hemm pompa taż-żejt tad-dahar iswed u varjetà ta 'strumenti.
Jinsab fil-qiegħ tal-magna hemm kontrapiż. Il-funzjoni tagħha hija li tibbilanċja l-ġibda gravitazzjonali tal-magna. Dan jitwettaq billi timlaha bil-konkrit.

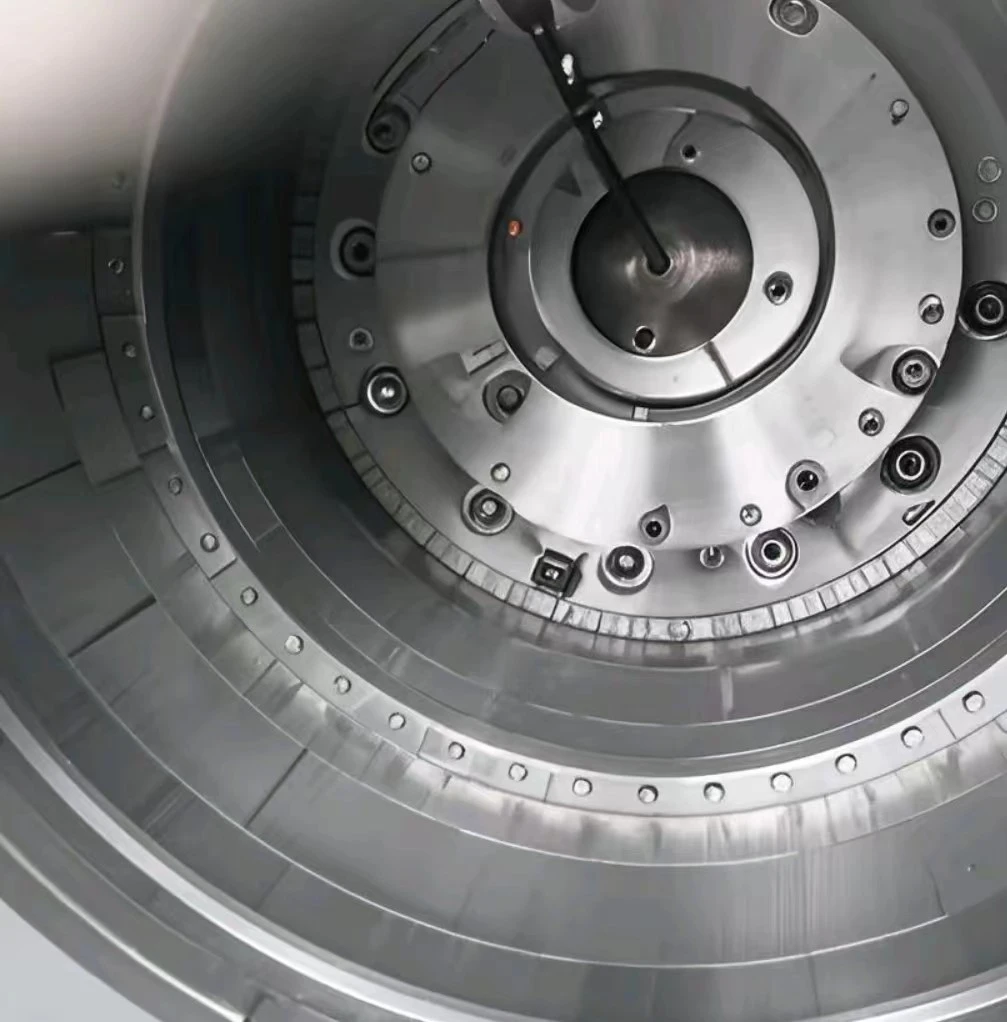

Ġewwa tal-basktijiet



Is-setup jikkonsisti f'żewġ basktijiet. Il-mutur ewlieni huwa responsabbli biex isuq ir-rotazzjoni ta 'dawn il-basktijiet. Fl-istess ħin, il-mutur tal-pompa taż-żejt jagħti poter il-mekkaniżmu tal-imbuttar tal-basktijiet.

L-iskrins huma mwaħħlin mal-basktijiet. Il-funzjoni kruċjali tagħhom hija li tevita li s-solidi jinġarru mil-likwidu matul il-proċess ta 'separazzjoni ..

Basktijiet



Ċentrifuga waħda hija mgħammra b'żewġ basktijiet, it-tnejn li huma magħmulin mill-istainless steel.

Bearing



Bearings FAG ta 'kwalità għolja biex tiżgura li l-magna taħdem sew.

Mutur



Dawn huma muturi B3 ta 'effiċjenza għolja li jiġu b'ċertifikati UL, CAS, u TUV. Huma adattabbli għal provvisti ta 'enerġija bi tliet fażijiet b'voltaġġi ta' 220V, 380V, 460V, jew 660V, u frekwenzi ta '50Hz jew 60Hz.
